A veces tenemos mucha información parecida a nuestro alcance, y debemos decidir cuál es útil para nuestro propósito. En este caso, vamos a ver, en primer lugar, la diferencia entre un MDT (Modelo Digital del Terreno) y un MDS (Modelo Digital de Superficies). El primer caso (MDT), como el nombre indica, se trata simplemente de dar un valor de la altura del terreno para cada píxel, mientras que en el MDS se tienen en cuenta otros elementos como edificios, árboles y otras infraestructuras.

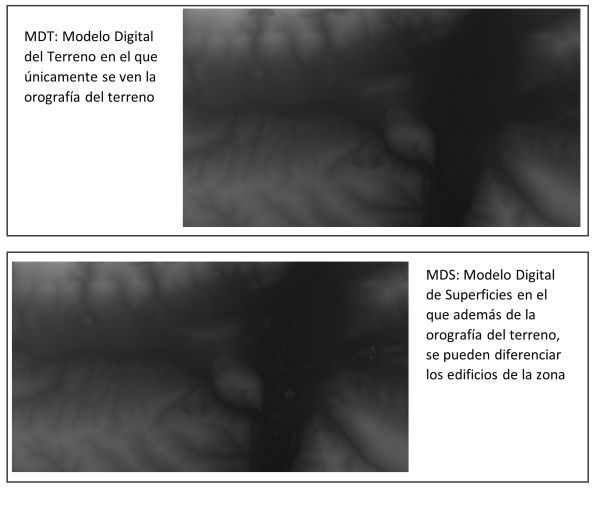

Para el ejemplo, se ha descargado el MDT y MDS de una zona del norte de la provincia de León del CNIG. Se han descargado los modelos de 5 metros, es decir, el tamaño de píxel en el ejemplo va a ser de 5 metros en ambos casos. Los modelos se han cargado en QGIS y se visualiza lo siguiente (a tener en cuenta que este tipo de archivo, cargado tal y como viene de origen, no se visualizan muy bien las diferencias):

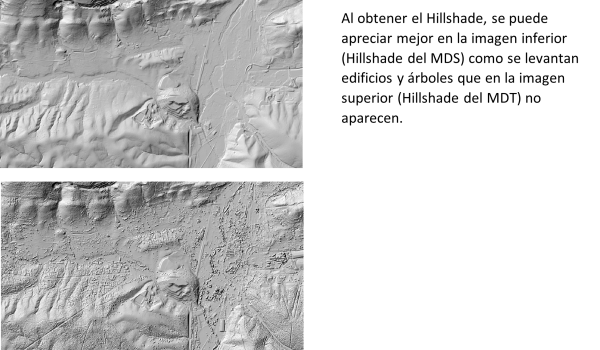

Para poderlo visualizar mejor, se han calculado los Hillshade o Mapas de Sombras, también con QGIS:

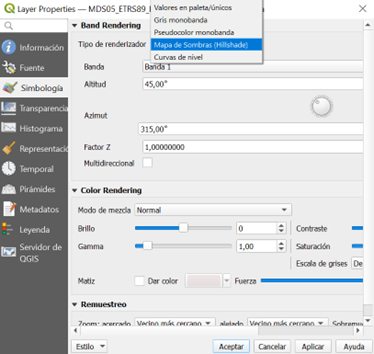

Si únicamente vamos a utilizar el Hillshade para visualizarlo, QGIS tiene una opción interesante dentro de la simbología del ráster, en la que se puede, simplemente, aplicar este tipo de simbología. Sin necesidad de crear un fichero intermedio y en la que podemos modificar diferentes parámetros:

Qgis2threejs

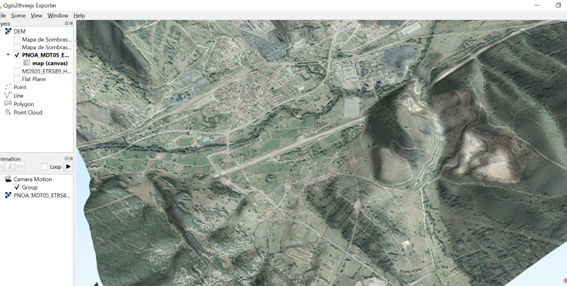

Además de conocer las diferencias entre ambos tipos de ficheros, es importante saber transmitir al interlocutor, de la forma mas atractiva posible, la finalidad del proyecto que se haya desarrollado. En este sentido, QGIS tiene la extensión Qgis2threejs, que nos permite exportar una vista en 3D (y que además podremos mover con el ratón del ordenador) para explicar el proyecto que se haya implementado.

Este tipo de composiciones son interesantes, como se comentaba, para transmitir de la mejor forma posible, un proyecto que se haya implementado en una zona y poder ver el posible impacto visual que pueda tener en el terreno.

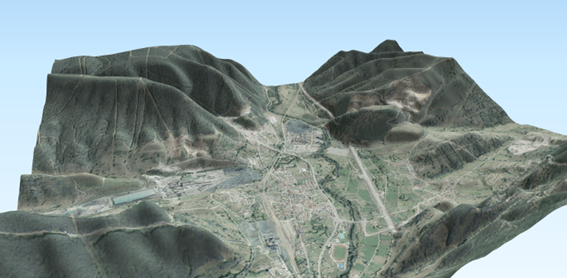

Para darle un poco más de realismo, sea descargado también la Ortofoto de la zona del CNIG:

Iria Ordás García es docente del curso online SIG Aplicados a la Gestión Ambiental con software libre QGIS y Especialista en SIG Aplicados a la Gestión Ambiental con ArcGIS y QGIS
